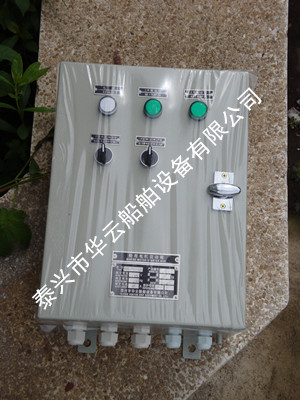

控制箱的工作原理
來源 : www.akibx8.cn 發布時間 : 2018-05-26

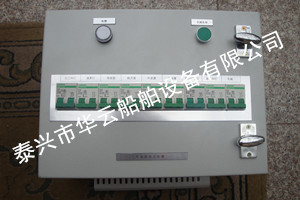

首先，檢查雙路電源是否上電，操作電源空開Q2、控制電源開關Q3及加熱照明開關Q1是否處于合閘狀態。
將SA1開關手柄置在“工作”位置。并同時接通控制電源。當兩路工作電源供電后，繼電器1ZJ和2ZJ的線圈通電，其動合觸點1ZJ、2ZJ閉合，動斷觸點1ZJ、2ZJ斷開。 2.2.1.1 “Ⅰ”電源工作
將是電源轉換開關SA1放在“1#”位置，當變壓器投入電網時，由于SA1開關的（1）~（2）觸點閉合，如果1#電源正常，則用于電源監視的中間繼電器KA1\KA2得電閉合，使交流接觸器KMM1的線圈通電，從而接通“1#”電源。
當“1#”電源出現缺相或欠壓時，中間繼電器KA或K2斷電，使交流接觸器KMM1線圈斷電；中間繼電器K1或K2 的常閉觸點通過SA1（5）~（6）接通交流接觸器的KMM2線圈，使2#電源工作；同時，K1或K2的常閉觸點接通信號指示燈HRD1，使1#電源故障指示燈亮起，并給中央控制室發出1#電源故障信號 。
將SA1開關手柄置在“工作”位置。并同時接通控制電源。當兩路工作電源供電后，繼電器1ZJ和2ZJ的線圈通電，其動合觸點1ZJ、2ZJ閉合，動斷觸點1ZJ、2ZJ斷開。 2.2.1.1 “Ⅰ”電源工作
將是電源轉換開關SA1放在“1#”位置，當變壓器投入電網時，由于SA1開關的（1）~（2）觸點閉合，如果1#電源正常，則用于電源監視的中間繼電器KA1\KA2得電閉合，使交流接觸器KMM1的線圈通電，從而接通“1#”電源。
當“1#”電源出現缺相或欠壓時，中間繼電器KA或K2斷電，使交流接觸器KMM1線圈斷電；中間繼電器K1或K2 的常閉觸點通過SA1（5）~（6）接通交流接觸器的KMM2線圈，使2#電源工作；同時，K1或K2的常閉觸點接通信號指示燈HRD1，使1#電源故障指示燈亮起，并給中央控制室發出1#電源故障信號 。
